Qué son los sistemas MRI de extremidades y MSK
No todos los MRI exploran el cuerpo entero. Los sistemas MRI de extremidades son escáneres compactos y dedicados, diseñados para obtener imagen de un solo miembro — una rodilla, muñeca, tobillo, codo o pie — en lugar del paciente entero. Son populares en clínicas ortopédicas, consultas de medicina deportiva y centros de imagen musculoesquelética (MSK) porque son más pequeños, más económicos de instalar y permiten al paciente sentarse cómodamente mientras solo el miembro se coloca en el imán.
Como estos sistemas son pequeños y a menudo de bajo campo, existe la idea errónea de que no necesitan blindaje. En realidad, un escáner de extremidades detecta las mismas señales de radiofrecuencia débiles que un sistema de cuerpo entero y es igual de vulnerable a la interferencia externa. Sigue requiriendo un recinto blindado RF — la escala y la construcción difieren de una sala MRI completa, pero la necesidad fundamental de una jaula de Faraday no cambia.
Por qué los escáneres compactos siguen necesitando una jaula de Faraday
El propósito del blindaje RF es mantener el ruido electromagnético externo lejos del receptor sensible del escáner, y ese requisito es independiente del tamaño del escáner. Los sistemas de extremidades se instalan con frecuencia en consultas situadas en edificios comerciales, parques de oficinas médicas o espacios de uso mixto donde las fuentes de EMI y RFI — electrónica cercana, ascensores, transmisores de radio y fuentes de alimentación conmutadas — son comunes. Sin un blindaje adecuado, estas señales aparecen en las imágenes como artefactos que pueden ocultar el detalle fino del que depende la imagen MSK.
Como muchos escáneres de extremidades operan a menor intensidad de campo, la señal recibida es más débil, lo que puede hacer que la calidad de imagen sea especialmente sensible a la interferencia. Esto refuerza en lugar de reducir el argumento a favor de un recinto bien diseñado. El blindaje debe cumplir la especificación del fabricante del escáner, y esa especificación existe precisamente porque el fabricante sabe que el sistema no puede ofrecer calidad de imagen diagnóstica en un entorno sin blindaje.
Diseño del recinto para una huella más pequeña
La ventaja de un sistema de extremidades es que el recinto blindado es mucho más pequeño que una sala MRI completa. El imán es compacto y ligero, el campo periférico estático es pequeño — a menudo contenido dentro o muy cerca del escáner, por lo que el blindaje magnético pasivo suele ser innecesario — y muchos sistemas son de imán permanente, sin criógenos y por tanto sin tubo de quench. Esto elimina varios de los elementos más exigentes de una instalación de campo completo.

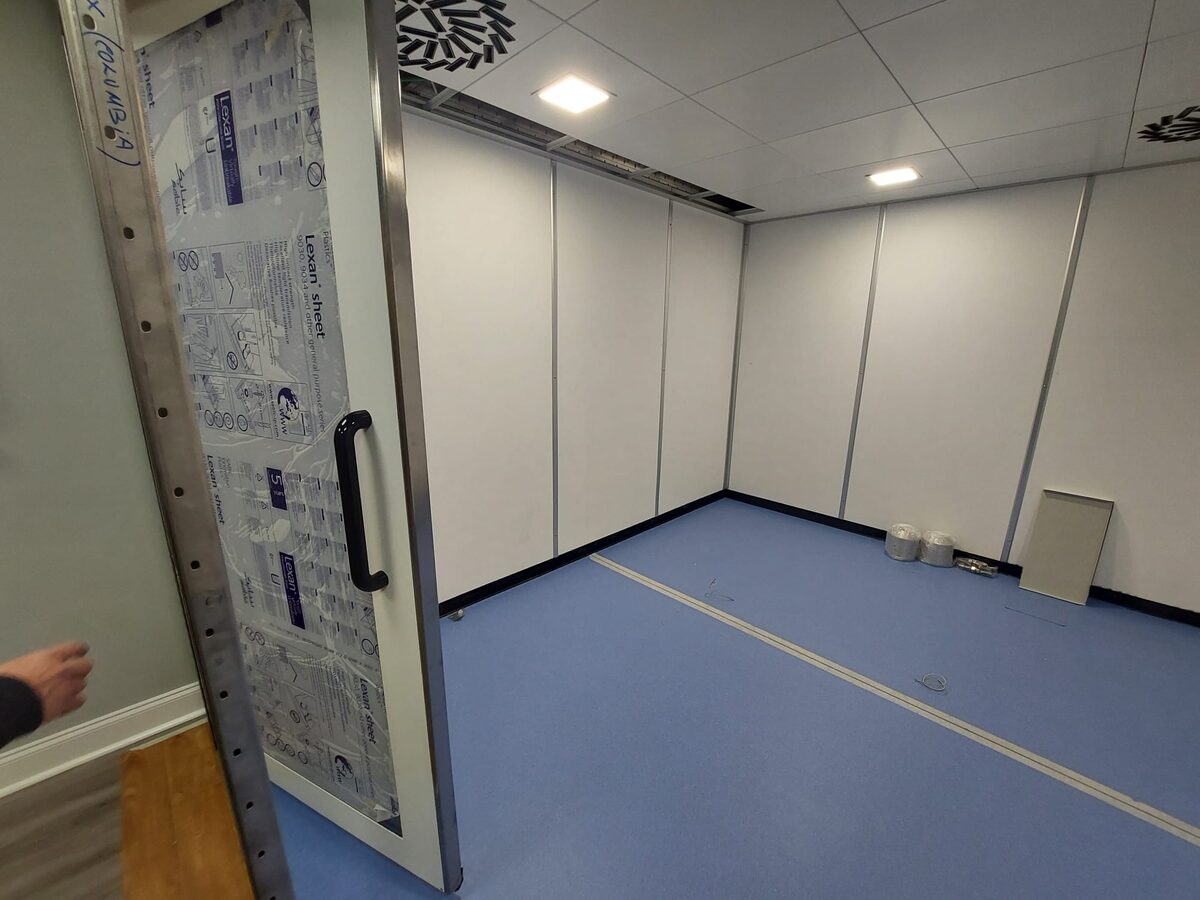

Lo que queda es un recinto RF correctamente construido, dimensionado para el escáner y el espacio de trabajo clínico que lo rodea. Una jaula de Faraday modular suele ser ideal, porque puede ensamblarse dentro de una sala de consulta existente sin obras importantes y puede reubicarse si la consulta se traslada. La puerta blindada y cualquier penetración de cables siguen necesitando un diseño y sellado adecuados, pero el proyecto global es más ligero y rápido que una sala MRI hospitalaria.
Ubicación en un entorno de consulta
El MRI de extremidades suele instalarse en entornos ortopédicos y de medicina deportiva ambulatorios en lugar de hospitales, lo que determina el proyecto de blindaje. La sala suele ser un espacio de consulta reconvertido con restricciones de altura de techo, carga de suelo y acceso. El escáner compacto y su pequeño recinto se ajustan bien a estas restricciones, pero el entorno electromagnético circundante debe evaluarse igualmente — una consulta que comparte edificio con otros inquilinos puede albergar fuentes RF que deban considerarse durante el diseño.
Como el campo periférico es pequeño, la zonificación de seguridad alrededor de un sistema de extremidades es mucho menos exigente que para un imán de campo completo, aunque las prácticas básicas de seguridad MRI siguen aplicándose a cualquiera que entre en la sala. El foco principal del blindaje es el recinto RF y su capacidad para mantener fuera la interferencia del entorno local, de modo que el escáner pueda producir las imágenes de alta resolución que el diagnóstico MSK requiere.
Pruebas y verificación
Como cualquier recinto MRI, una instalación de extremidades o MSK debe someterse a una prueba de efectividad del blindaje tras la construcción para confirmar que cumple la especificación del fabricante del escáner. Este es el paso que convierte una suposición sobre el rendimiento del blindaje en una atenuación documentada y verificada, y protege la inversión de la consulta al establecer que la sala rinde antes de la puesta en servicio del escáner.
Como estos sistemas se ubican con frecuencia en consultas con vecinos y usos cambiantes, conviene confirmar el rendimiento del blindaje si el entorno circundante cambia de forma significativa — un nuevo inquilino con equipos eléctricos pesados, por ejemplo. Incorporar la verificación del blindaje al plan del proyecto desde el principio garantiza que el escáner compacto ofrezca una calidad de imagen MSK fiable durante toda su vida útil.
Preguntas frecuentes
¿Los escáneres MRI compactos de extremidades realmente necesitan blindaje RF?
Sí. Un escáner de extremidades detecta las mismas señales RF débiles que un sistema de cuerpo entero y es igual de vulnerable a la interferencia externa. Como muchos son de menor campo, la calidad de imagen puede ser especialmente sensible a la RF ambiental. Se requiere un recinto RF correctamente diseñado que cumpla la especificación del fabricante para lograr calidad de imagen diagnóstica.
¿Un MRI de extremidades necesita blindaje magnético y un tubo de quench?
Normalmente no. La mayoría de los sistemas de extremidades son compactos, a menudo de imán permanente, con un pequeño campo periférico estático contenido dentro o cerca del escáner, por lo que el blindaje magnético pasivo suele ser innecesario. Los sistemas de imán permanente no usan criógenos, así que no hay tubo de quench. El requisito principal es un recinto RF bien construido.
¿Se puede instalar un MRI de extremidades en una sala de consulta existente?
Sí. El escáner compacto y su pequeño recinto se ajustan bien a los espacios de consulta, y una jaula de Faraday modular puede ensamblarse en una sala existente sin obras importantes, y reubicarse si la consulta se traslada. La altura de techo, la carga de suelo y el entorno RF local deben evaluarse igualmente durante el diseño.
