Pourquoi l'IRM mobile et relocalisable existe
Toutes les IRM ne sont pas installées de façon permanente dans un bâtiment hospitalier. Les unités IRM mobiles montées dans des remorques se déplacent entre les sites pour fournir de l'imagerie là où un scanner fixe serait sous-utilisé, et les unités modulaires relocalisables offrent une capacité semi-permanente qui peut être déplacée ou étendue à mesure que les besoins d'un établissement évoluent. Les deux approches permettent à un prestataire de soins d'ajouter rapidement une capacité IRM, de combler un manque pendant des travaux ou de desservir plusieurs sites avec un seul scanner.
Quel que soit le format, la physique est inchangée. Le scanner détecte toujours des signaux radiofréquence extrêmement faibles et a toujours besoin d'une cage de Faraday complète autour de lui. Ce qui diffère d'une installation fixe, c'est la manière dont cette enceinte blindée est construite, dont elle supporte le mouvement et dont l'espace se connecte au bâtiment hôte. Ces différences font du blindage mobile et relocalisable une discipline spécialisée.
L'enceinte blindée dans une remorque mobile
Dans une remorque IRM mobile, l'enceinte blindée RF est intégrée à la carrosserie de la remorque elle-même lors de la fabrication. Les murs, le sol et le plafond du compartiment du scanner forment la cage de Faraday, et le blindage doit rester efficace malgré les vibrations, les flexions et les variations de température liées au transport routier. Il s'agit d'un environnement structurel plus exigeant qu'un bâtiment, où la salle blindée repose sur une fondation stable et ne bouge jamais.
Les joints, la porte blindée et les éventuelles fenêtres doivent être conçus pour maintenir l'intégrité RF au fil des déplacements répétés. Les mêmes principes qui régissent une enceinte fixe — surfaces conductrices continues, joints correctement scellés et pénétrations filtrées — s'appliquent, mais ils sont mis en œuvre dans une structure conçue pour rouler sur une autoroute. Les pénétrations pour l'alimentation, le refroidissement et le tuyau de quench du cryogène doivent toutes traverser l'enveloppe de la remorque sans compromettre la cage.
Amarrage et interface avec le site
Lorsqu'une unité mobile arrive sur un site, elle s'amarre contre le bâtiment hôte afin que les patients et le personnel puissent se déplacer entre le bâtiment et le scanner. Cette interface d'amarrage est une limite de blindage critique. La connexion entre la remorque et le bâtiment doit préserver la cage de Faraday à l'endroit où les deux se rencontrent, afin que le joint créé à la porte ou au vestibule ne devienne pas un chemin de fuite pour les RF externes.

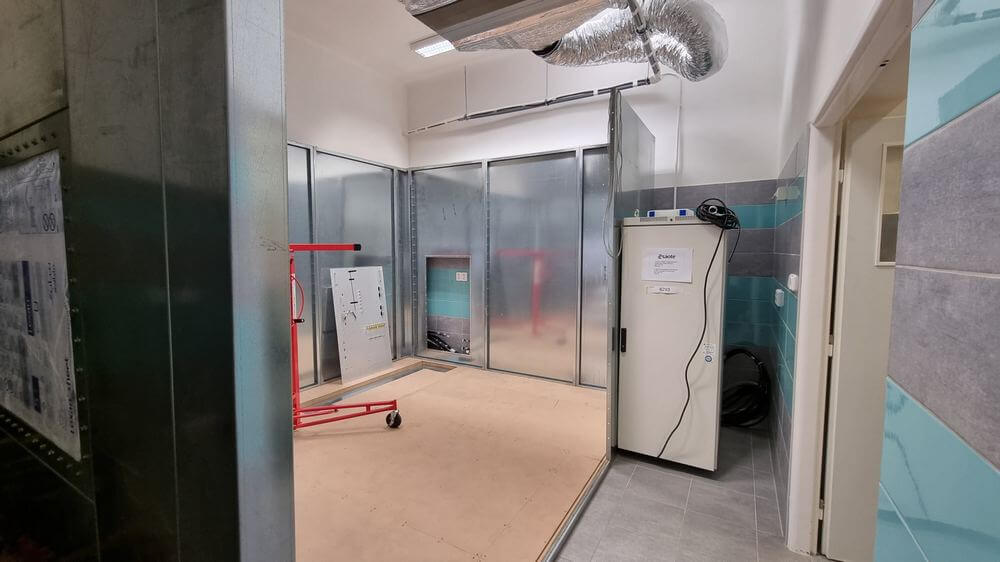

Les unités modulaires relocalisables font face à un défi apparenté. Comme elles sont assemblées à partir de sections préfabriquées et peuvent être reconfigurées ou déplacées, les joints entre les modules sont conçus comme des joints RF entretenables plutôt que comme des soudures permanentes. Cela partage l'ADN de conception de la cage de Faraday modulaire utilisée sur les sites fixes, mais avec un accent supplémentaire sur les interfaces qui permettent de relocaliser l'unité ou de la connecter à différents bâtiments hôtes au cours de sa vie.
Implantation, champ périphérique et environnement
Une IRM mobile ou relocalisable produit toujours un champ périphérique statique, et la ligne de sécurité 5 gauss doit toujours être respectée à chaque site où l'unité fonctionne. Comme l'environnement change d'un endroit à l'autre, l'implantation doit être évaluée pour chaque position de stationnement ou de placement : ce qui se trouve au-dessus et en dessous, à quelle distance le public peut s'approcher, et si les structures voisines contiennent de l'acier susceptible de déformer le champ ou d'être affecté par lui.
L'environnement RF externe change également à chaque site. Un emplacement proche d'émetteurs de radiodiffusion, d'équipements électriques lourds ou d'autres sources d'EMI et de RFI peut solliciter l'enceinte d'une manière qu'un site plus calme ne ferait pas. Comme le blindage voyage avec l'unité plutôt que d'être construit pour un environnement fixe unique, il doit fonctionner dans toute la gamme de conditions que l'unité rencontrera.
Tests et vérification continue
Comme toute enceinte IRM, une unité mobile ou relocalisable doit réussir un test d'efficacité du blindage pour confirmer qu'elle respecte la spécification du fabricant du scanner. La différence est que le mouvement inhérent à ces unités rend la vérification continue plus importante. Les vibrations et les flexions dans le temps peuvent desserrer les joints ou dégrader la porte blindée, de sorte qu'un retest périodique est un élément judicieux du cycle de vie de la maintenance d'un scanner itinérant.
Pour les unités mobiles amarrées, l'intégrité de l'interface avec le bâtiment doit être confirmée après l'amarrage, puisque ce joint est refait à chaque fois que l'unité se connecte à un site. Intégrer cette vérification à la routine opérationnelle protège la qualité d'image et détecte la dégradation du blindage avant qu'elle n'affecte les examens cliniques. Une IRM mobile testée une seule fois, à la fabrication, ne tient pas compte de l'usure que le transport introduit inévitablement.
Questions fréquentes
Une remorque IRM mobile nécessite-t-elle le même blindage RF qu'une installation fixe ?
Oui. Le scanner détecte les mêmes signaux RF faibles qu'il soit dans un bâtiment ou une remorque, une cage de Faraday complète est donc requise. Dans une unité mobile, l'enceinte est intégrée à la carrosserie de la remorque et conçue pour rester efficace malgré les vibrations et les flexions du transport routier, ce qu'une salle fixe ne subit jamais.
Comment le blindage est-il maintenu là où une unité mobile se connecte à un bâtiment ?
L'interface d'amarrage entre la remorque et le bâtiment hôte est une limite de blindage critique. La connexion doit préserver la cage de Faraday à l'endroit où les deux se rencontrent afin que le joint ne devienne pas un chemin de fuite RF. Comme ce joint est refait à chaque amarrage, son intégrité doit être vérifiée après la connexion à un site.
Une IRM relocalisable doit-elle être revérifiée lorsqu'elle change de site ?
Oui. Le champ périphérique et l'environnement RF externe diffèrent à chaque emplacement, l'implantation et la ligne de sécurité 5 gauss doivent donc être évaluées pour chaque placement. Comme les vibrations et les assemblages répétés peuvent affecter les joints dans le temps, un retest périodique du blindage est un élément judicieux de la routine de maintenance des unités relocalisables et mobiles.
