Ce que la conception du tunnel signifie pour la salle blindée
Les scanners IRM existent en différentes configurations physiques. La conception classique à tunnel fermé place le patient à l'intérieur d'un tunnel cylindrique ; les variantes à large tunnel utilisent la même géométrie cylindrique avec une ouverture plus grande ; et les conceptions d'IRM ouverte remplacent le tunnel par un espace vertical entre deux pôles d'aimant. Ces choix sont généralement dictés par des facteurs cliniques et de confort du patient — claustrophobie, corpulence du patient et type d'examen — mais ils façonnent aussi la salle blindée autour du scanner.
Chacune de ces conceptions nécessite tout de même une cage de Faraday complète, car la physique RF ne change pas avec la forme du tunnel. Ce qui change, c'est l'encombrement du scanner, son poids, le type d'aimant et le profil du champ périphérique, autant d'éléments qui déterminent la manière dont l'enceinte blindée est dimensionnée, agencée et coordonnée avec le bâtiment. Comprendre ces différences tôt aide un établissement à éviter de concevoir une salle inadaptée au scanner qu'il installera finalement.
Scanners supraconducteurs à tunnel fermé et large tunnel
Les scanners à tunnel fermé et à large tunnel sont presque toujours des aimants supraconducteurs, généralement à 1,5T ou 3T. Ils offrent les champs les plus puissants et la meilleure qualité d'image, et constituent la conception la plus courante dans les hôpitaux et les centres d'imagerie. Du point de vue du blindage, ils apportent l'ensemble complet des exigences supraconductrices : un champ périphérique statique important pouvant nécessiter un blindage magnétique passif, un tuyau de quench pour évacuer le cryogène en toute sécurité, et un poids d'aimant élevé que la structure du bâtiment doit supporter.
Les versions à large tunnel, avec leur ouverture patient plus grande, tendent à être physiquement plus grandes et peuvent présenter un champ périphérique légèrement différent d'un tunnel fermé standard de même intensité de champ. Pour les systèmes haut champ, les exigences de blindage sont les plus contraignantes de tous les types de tunnel. Les considérations 3T et ultra-haut champ s'appliquent directement à ces scanners, et l'enceinte RF doit respecter une spécification stricte pour protéger la qualité d'image.
Conceptions d'IRM ouverte
Les scanners d'IRM ouverte utilisent une géométrie de champ verticale avec deux pôles d'aimant au-dessus et en dessous du patient, reliés par une ossature en C ou à piliers. Historiquement, de nombreux systèmes ouverts étaient des aimants permanents ou résistifs à plus bas champ, qui produisent un champ périphérique statique plus petit et réduisent ou éliminent souvent le besoin de blindage magnétique passif. Les systèmes ouverts à aimant permanent évitent également les cryogènes, il n'y a donc pas de tuyau de quench à faire passer à travers l'enceinte.
Ces caractéristiques peuvent simplifier certaines parties du projet de blindage, mais elles ne suppriment pas le besoin d'une cage de Faraday. Comme les systèmes ouverts sont fréquemment à plus bas champ, le signal reçu est plus faible et la qualité d'image peut être particulièrement sensible aux interférences externes, ce qui rend une enceinte RF bien scellée et l'attention aux sources d'EMI et de RFI tout aussi importantes que dans une salle haut champ. L'agencement de la salle diffère également : la géométrie ouverte et ses avantages d'accès patient modifient la disposition de la table, de l'ossature de l'aimant et de l'espace dégagé environnant à l'intérieur de l'enceinte blindée.
Dimensionnement et agencement de la salle selon le type de tunnel
La conception du tunnel affecte directement les dimensions et l'agencement de la salle blindée. Un aimant haut champ à large tunnel a une enveloppe physique plus grande et un champ périphérique plus important qu'un système ouvert compact, ce qui signifie plus d'espace dégagé, potentiellement plus de blindage passif et plus de charge structurelle à prévoir. Un système ouvert peut s'insérer dans une salle plus petite ou plus basse, mais sa géométrie distincte et son schéma d'accès patient doivent tout de même être planifiés dans l'enceinte.

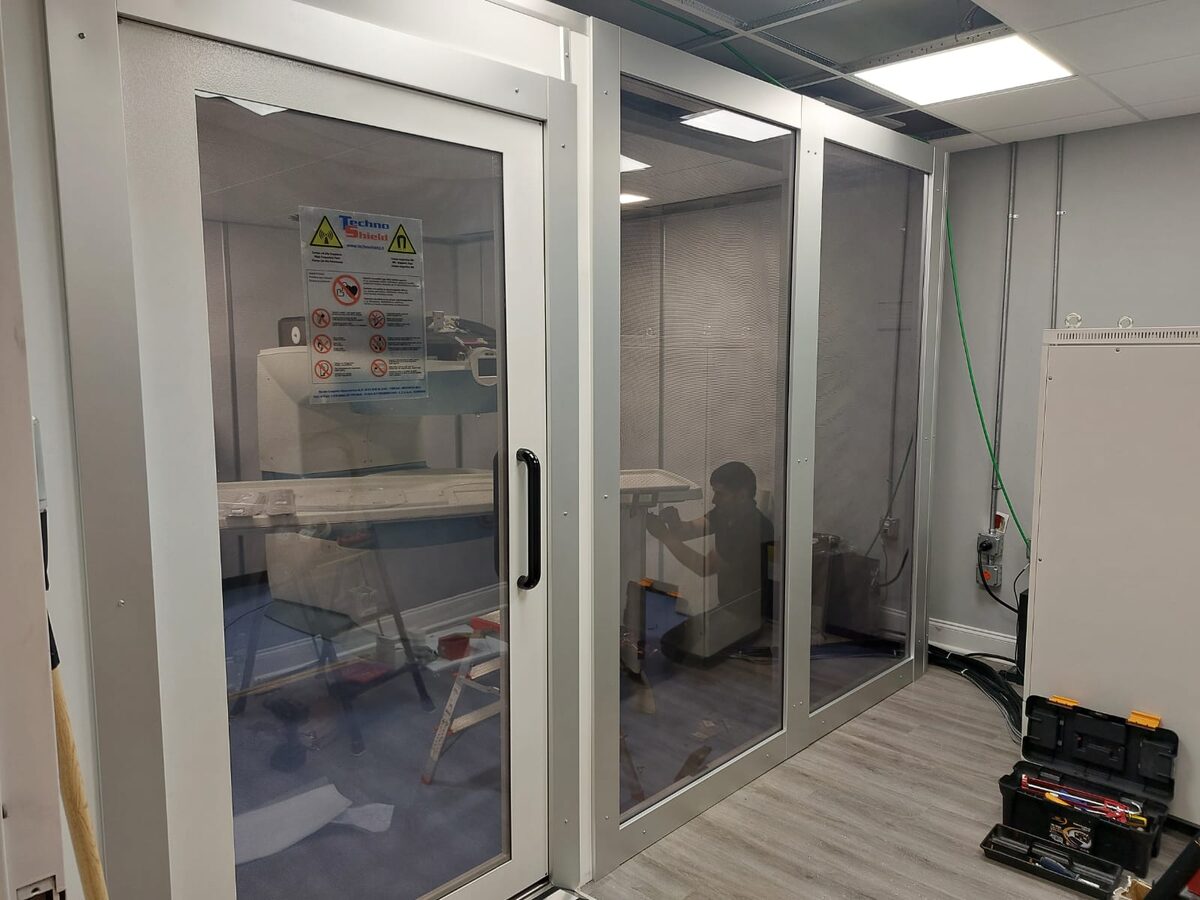

Dans tous les cas, les plans d'implantation du fabricant pour le modèle de scanner spécifique constituent le point de départ. Ils définissent l'encombrement de l'aimant, le tracé du champ périphérique, les dégagements requis et les emplacements des pénétrations. L'enceinte blindée — y compris la porte blindée et toute fenêtre d'observation — est ensuite conçue autour de ce modèle, et non d'une hypothèse générique sur le type de tunnel. Adapter la salle au scanner réel est ce qui évite une refonte coûteuse par la suite.
Planifier autour du scanner choisi
La leçon pratique est que le type de tunnel est un paramètre de la conception du blindage, et non un raccourci qui la détermine. Un établissement devrait choisir le scanner en fonction des besoins cliniques et de la population de patients, puis concevoir la salle blindée autour de l'encombrement, du champ périphérique, du poids et des pénétrations de ce modèle spécifique. Supposer qu'un système ouvert ne nécessite aucun blindage magnétique, ou que tout aimant à large tunnel se comporte comme un autre, peut conduire à des erreurs de planification.
Impliquer l'ingénieur en blindage dans la planification et le budget du projet aux côtés du fournisseur du scanner garantit que l'enceinte est dimensionnée correctement dès le départ. Quelle que soit la conception de tunnel choisie, la salle achevée devrait subir un test d'efficacité du blindage pour confirmer qu'elle respecte la spécification du fabricant avant la mise en service clinique du scanner.
Questions fréquentes
Une IRM ouverte nécessite-t-elle moins de blindage qu'un scanner à tunnel fermé ?
Souvent moins de blindage magnétique, mais pas moins de blindage RF. De nombreux systèmes ouverts sont des aimants permanents ou résistifs à plus bas champ avec un champ périphérique plus petit, ce qui peut réduire ou éliminer le blindage magnétique passif et éviter un tuyau de quench. Cependant, chaque IRM nécessite tout de même une cage de Faraday complète, et les systèmes ouverts à plus bas champ peuvent être particulièrement sensibles aux interférences RF externes.
Pourquoi les scanners haut champ à large tunnel ont-ils le blindage le plus contraignant ?
Les scanners à large tunnel sont généralement des aimants supraconducteurs à 1,5T ou 3T, qui produisent les champs les plus puissants, les plus grands champs périphériques et nécessitent une évacuation du cryogène. Leur enveloppe physique plus grande et leur poids plus élevé ajoutent des exigences structurelles, et l'enceinte RF doit respecter une spécification stricte pour protéger la haute qualité d'image pour laquelle ces systèmes sont choisis.
Puis-je concevoir la salle blindée avant de choisir le scanner ?
C'est risqué. Le type de tunnel n'est qu'un facteur ; l'encombrement du modèle spécifique, le tracé du champ périphérique, le poids et les emplacements des pénétrations déterminent la conception de l'enceinte. La bonne pratique consiste à sélectionner le scanner en fonction des besoins cliniques, puis à concevoir la salle blindée autour des plans d'implantation de ce modèle pour éviter une refonte coûteuse par la suite.
