Puertas RF blindadas para MRI: tipos, diseño y mejores prácticas de mantenimiento

Introducción

La puerta RF blindada es uno de los componentes más críticos — y más vulnerables — de cualquier jaula de Faraday para MRI. A diferencia de los paneles soldados o atornillados que forman las paredes, el piso y el techo, la puerta debe abrirse y cerrarse miles de veces al año manteniendo el mismo nivel de continuidad electromagnética que el resto del recinto.

Un sello de puerta mal diseñado o deteriorado puede reducir la efectividad de blindaje (SE) de toda la sala entre 20 y 40 dB — suficiente para comprometer la calidad de imagen y provocar costosos tiempos de inactividad. Esta guía cubre los principales tipos de puertas, tecnologías de sellado, diseño de umbrales y prácticas de mantenimiento que mantienen una sala MRI funcionando dentro de especificaciones durante toda la vida útil del escáner.

La función de la puerta RF en el blindaje MRI

Una jaula de Faraday para MRI solo funciona cuando forma una barrera conductora continua alrededor de la sala del escáner. Cada abertura — conductos de ventilación, ventanas de observación, penetraciones de cables — debe tratarse para mantener la integridad RF. Sin embargo, la puerta representa la abertura móvil más grande del recinto blindado y el punto de mayor estrés mecánico.

El marco de la puerta está unido permanentemente a los paneles de blindaje de la pared circundante, creando un perímetro conductor fijo. La hoja de la puerta es un panel rígido forrado o relleno de material conductor (típicamente lámina de cobre o aluminio). La continuidad RF entre la hoja y el marco se logra mediante sellos de contacto — elementos conductores con resorte que presionan contra la superficie del marco cada vez que la puerta se cierra.

Debido a que la puerta es operada múltiples veces al día por tecnólogos, pacientes e ingenieros de servicio, está sujeta a desgaste, desalineación y degradación de los sellos a un ritmo que ninguna otra parte de la jaula de Faraday experimenta. Esto hace que la selección de la puerta, la calidad de instalación y el mantenimiento preventivo sean esenciales para el rendimiento de blindaje a largo plazo.

Tipos de puertas RF blindadas para MRI

Puertas batientes de una hoja

El tipo más común en salas MRI estándar. Un solo panel con bisagras se abre hacia adentro o hacia afuera sobre bisagras de alta resistencia blindadas RF. Las puertas batientes son mecánicamente simples, económicas y fáciles de sellar con contactos finger-stock en todo el perímetro. Son adecuadas para salas donde el ancho del pasillo no es una limitación y donde el arco de apertura no obstruye equipos o el flujo de pacientes.

Abertura libre típica: 900–1100 mm de ancho × 2100 mm de alto. Para acceso de camillas, hay disponibles puertas de una hoja más anchas (hasta 1400 mm) que requieren bisagras más robustas y mayor atención a la uniformidad de compresión de los sellos.

Puertas batientes de dos hojas

Se utilizan cuando la sala MRI requiere una abertura más amplia — por ejemplo, para acomodar camillas MRI móviles, escáneres de gran diámetro o entrega de equipos sin desmontar la puerta. Ambas hojas tienen bisagras y se encuentran en un parteluz central o sello de solape. Los diseños de dos hojas requieren una ingeniería cuidadosa de la junta central para evitar un punto débil en la barrera RF.

Puertas correderas

Las puertas RF correderas son cada vez más populares en las instalaciones MRI modernas. El panel de la puerta se desplaza horizontalmente sobre un riel, luego presiona hacia adentro contra el marco para activar los sellos RF. Este movimiento en dos fases — deslizamiento y presión — elimina el arco de apertura, ahorrando valioso espacio en los pasillos y mejorando el flujo de pacientes en centros de imagen de alto volumen.

Las puertas correderas requieren un mecanismo de cierre motorizado o neumático para generar la presión de sello constante necesaria para un contacto RF fiable. Existen puertas correderas RF manuales, pero son menos comunes debido a la dificultad de lograr una compresión uniforme a mano.

Puertas pivotantes

Una variante especializada donde la puerta gira sobre un eje vertical central en lugar de bisagras laterales. Las puertas pivotantes pueden ofrecer aberturas libres más amplias en espacios reducidos y distribuyen el peso de la puerta de manera más uniforme. Son menos comunes y se utilizan típicamente en instalaciones personalizadas o de alta gama.

Tecnologías de sellado RF

El sello es el corazón de la puerta RF. Debe mantener contacto eléctrico de baja impedancia entre la hoja de la puerta y el marco en todo el perímetro — incluyendo el umbral — durante ciclos mecánicos repetidos. Dos tecnologías principales dominan el mercado:

Sellos finger-stock (cobre-berilio)

Los sellos finger-stock consisten en una tira continua de cobre-berilio (BeCu) templado formada en una fila de "dedos" estrechamente espaciados. Cuando la puerta se cierra, cada dedo presiona independientemente contra una superficie de contacto (típicamente una tira plateada o estañada en el marco), creando cientos de puntos de contacto paralelos de baja resistencia.

• Ventajas: excelente rendimiento RF (alcanza consistentemente 100+ dB SE en la puerta), larga vida útil (típicamente 100.000+ ciclos), autocompensación de desalineaciones menores.
• Mantenimiento: limpieza periódica de superficies de contacto, inspección de dedos doblados o rotos, reemplazo de tiras finger-stock en intervalos definidos por el fabricante (típicamente cada 5–8 años según el uso).

Sellos knife-blade (de compresión)

Las puertas knife-blade utilizan un borde en forma de cuña en la hoja que presiona dentro de una ranura revestida con material de junta conductor (frecuentemente silicona cargada de plata o elastómero relleno de malla metálica). La compresión mecánica fuerza la junta conductora a conformarse al borde de la cuchilla, creando un sello RF continuo.

• Ventajas: geometría de borde de puerta más simple, las juntas pueden reemplazarse sin desmontar la puerta, efectivo para aplicaciones de baja frecuencia.
• Limitaciones: las juntas se degradan más rápido que el finger-stock BeCu, la fuerza de compresión debe mantenerse cuidadosamente, y el rendimiento SE es más sensible al envejecimiento y contaminación de las juntas.

Enfoques híbridos

Algunos fabricantes combinan ambas tecnologías — finger-stock en las jambas verticales y el dintel, con un sello knife-blade o neumático en el umbral donde la contaminación a nivel del suelo (polvo, escombros, líquidos de limpieza) hace que los contactos finger-stock sean menos prácticos.

Diseño del umbral: el punto más vulnerable

El umbral de la puerta es la zona con mayor probabilidad de fallo en toda la jaula de Faraday. Está expuesto al tráfico peatonal, ruedas de camillas, equipos de limpieza, y polvo y humedad a nivel del suelo — todos factores que aceleran la degradación de los sellos y contaminan las superficies de contacto.

Umbral elevado

El enfoque tradicional utiliza un umbral metálico elevado (típicamente de 10 a 25 mm de alto) contra el que el sello de la puerta se comprime al cerrar. Los umbrales elevados ofrecen un rendimiento RF fiable porque la superficie de contacto está elevada por encima de los contaminantes del suelo. La desventaja es el riesgo de tropiezo y la dificultad de pasar camillas o sillas de ruedas por encima. Una transición en rampa en ambos lados mitiga el escalón, pero el umbral sigue siendo una preocupación de accesibilidad.

Umbral enrasado (empotrado)

Los diseños modernos utilizan cada vez más umbrales enrasados donde la superficie de contacto está empotrada en el suelo, creando una transición a nivel. La hoja de la puerta desciende ligeramente al cerrarse para activar un sello en el canal empotrado. Los umbrales enrasados mejoran la accesibilidad y el flujo de pacientes, pero requieren una alineación de puerta más precisa y una limpieza más frecuente del canal del umbral para evitar la acumulación de escombros.

Sellos de umbral automáticos

Algunas puertas RF avanzadas incorporan sellos de umbral neumáticos o motorizados que se retraen cuando la puerta se abre (permitiendo un paso sin barreras) y se despliegan cuando la puerta se cierra (presionando contra la superficie de contacto del suelo). Estos sistemas ofrecen la mejor combinación de accesibilidad y rendimiento RF, pero añaden complejidad mecánica y requieren mantenimiento regular.

Prueba SE en la puerta

Durante la prueba de efectividad de blindaje de una sala MRI completada, la puerta recibe atención particular porque es la ubicación más probable de fuga RF. El protocolo de prueba estándar (según IEEE 299) incluye mediciones en múltiples puntos a lo largo del perímetro de la puerta:

• Ambos sellos de las jambas verticales (lado bisagras y lado cerradura)
• El sello del dintel (parte superior de la puerta)
• El sello del umbral (parte inferior de la puerta)
• La zona del mecanismo de cierre
• Las penetraciones de las bisagras

Si la sala alcanza 100 dB SE en las paredes pero solo 75 dB en el umbral de la puerta, la SE efectiva de toda la sala se limita a 75 dB — la cadena de blindaje es tan fuerte como su eslabón más débil.

Por esta razón, los fabricantes de MRI pueden especificar requisitos SE específicos para la puerta, a veces 5–10 dB por debajo de la especificación de las paredes para tener en cuenta los desafíos inherentes de una junta móvil. Aun así, alcanzar 80+ dB en la puerta requiere una instalación meticulosa, un ajuste apropiado de los sellos y superficies de contacto limpias.

Construcción y materiales de la puerta

Una puerta RF blindada para MRI no es una puerta comercial estándar con blindaje añadido — es un ensamblaje diseñado específicamente para el rendimiento electromagnético y la durabilidad.

Construcción de la hoja

La hoja típica consiste en un marco interno rígido (perfil de acero o aluminio) con una capa de blindaje de cobre o aluminio adherida a ambas caras. La capa de blindaje se conecta eléctricamente a las tiras de contacto de los sellos en todo el perímetro. Las caras externas se terminan con laminado, acero pintado al polvo o acero inoxidable por higiene y estética.

El peso total de la puerta varía de 80 kg para una puerta batiente estándar de una hoja a más de 250 kg para una puerta corredera ancha — significativamente más pesada que las puertas convencionales, requiriendo bisagras, rieles y herrajes de cierre de grado industrial.

Marco y montaje

El marco de la puerta se suelda o atornilla a los paneles de la jaula de Faraday con contacto conductor continuo. La unión marco-pared es una junta permanente (soldada, brasada o sellada con junta conductora bajo compresión) que no se degrada con el tiempo. Todo el herraje de montaje es no ferromagnético (acero inoxidable o latón) para evitar atracción magnética en la zona de campo periférico.

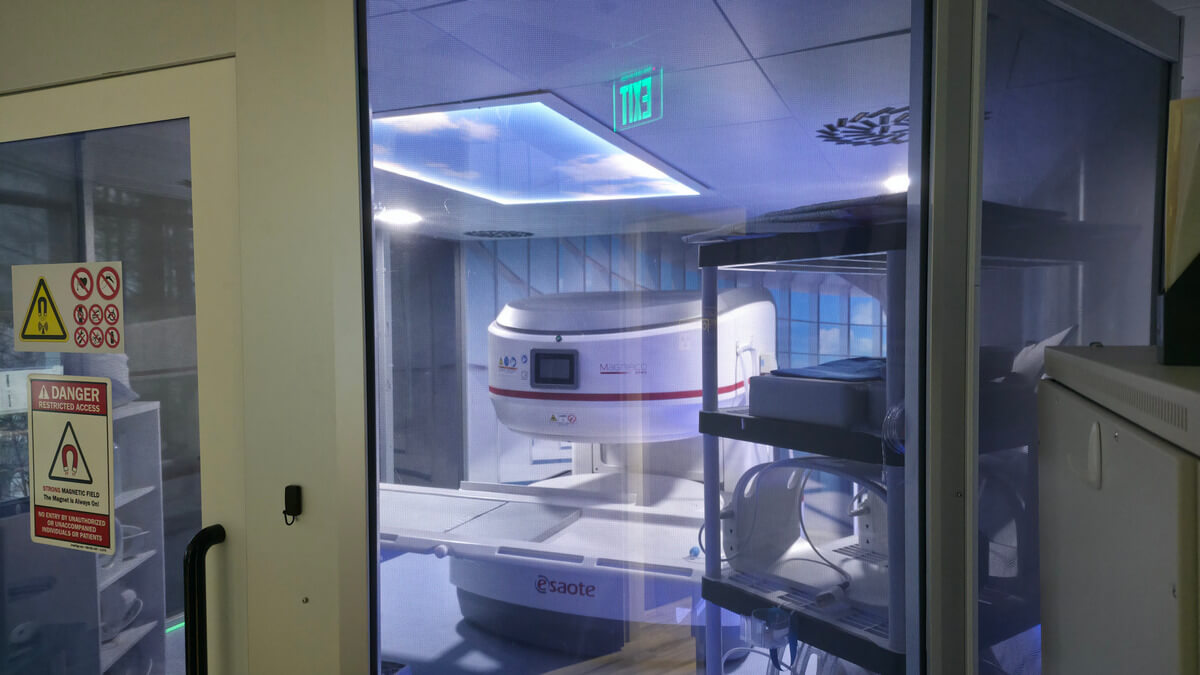

Panel de visión

La mayoría de las puertas RF incluyen una ventana de observación — un pequeño panel de vidrio blindado que permite el contacto visual entre la sala de control y la sala MRI cuando la puerta está cerrada. La ventana utiliza la misma tecnología de vidrio laminado con malla o recubrimiento conductor que la ventana de observación principal, adaptada a las dimensiones de la puerta.

Mejores prácticas de mantenimiento preventivo

El mantenimiento proactivo de la puerta RF es la acción más rentable que un centro puede tomar para preservar la calidad de imagen MRI y evitar tiempos de inactividad no planificados. Un programa de mantenimiento estructurado debe incluir:

Mensual

• Inspección visual de los sellos finger-stock o juntas para detectar daños visibles, decoloración o escombros.
• Limpieza de superficies de contacto con el solvente recomendado por el fabricante (típicamente alcohol isopropílico) y paño sin pelusa. Nunca utilizar limpiadores abrasivos.
• Verificación de la alineación de la puerta — comprobar que la puerta cierra a ras y el pestillo se activa sin fuerza excesiva.
• Inspección del umbral para detectar acumulación de escombros, humedad estancada o daños mecánicos en el canal del sello.

Trimestral

• Prueba de la fuerza de cierre y ajuste del mecanismo de cierre/neumático si es necesario.
• Inspección de bisagras y herrajes para detectar desgaste, holgura o corrosión.
• Verificación del interbloqueo de seguridad (si está presente) para asegurar su correcto funcionamiento.

Anual

• Medición SE puntual en el perímetro de la puerta usando una sonda RF portátil o una configuración de prueba SE simplificada. Esto no reemplaza la prueba completa IEEE 299 pero puede detectar degradación temprana.
• Reemplazo de sellos finger-stock o juntas si muestran signos de deformación permanente, corrosión o disminución de la SE medida.
• Verificación del mecanismo del umbral (para tipos neumáticos/automáticos) incluyendo presión de aire, temporización y despliegue completo.

Señales de alerta que requieren atención inmediata

• Artefactos RF visibles en imágenes MRI que se correlacionan con la ubicación de la puerta
• La puerta requiere significativamente más fuerza para cerrar o trabar
• Espacios visibles, dedos doblados o juntas desgarradas cuando la puerta está cerrada
• Cambios audibles en el sonido de cierre de la puerta (raspado metal contra metal)
• Resultados fallidos o marginales en una verificación SE puntual
