Introducción

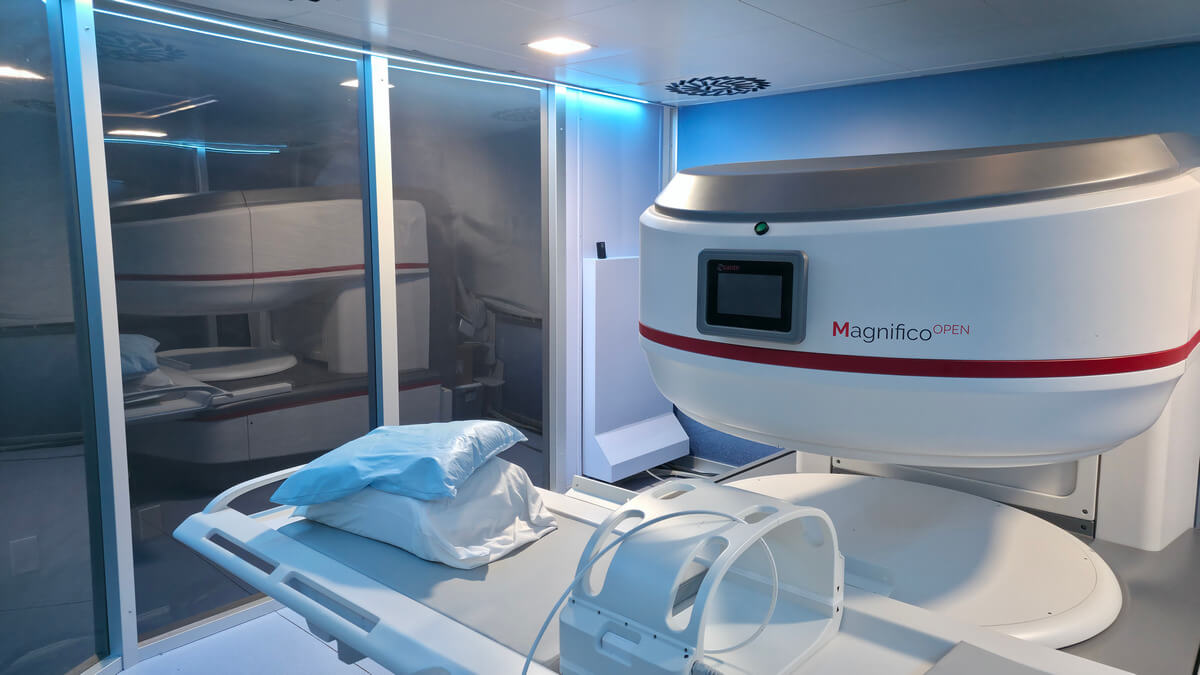

La ventana de observación es el vínculo visual principal entre la sala de control MRI y la sala del escáner. Los tecnólogos dependen de ella para monitorear a los pacientes durante cada exploración — lo que la hace esencial tanto para la seguridad como para el flujo de trabajo. Al mismo tiempo, la ventana es una abertura en la jaula de Faraday, y cualquier abertura es un camino potencial para fugas RF.
Una ventana de observación MRI correctamente diseñada debe proporcionar visibilidad clara mientras iguala la efectividad de blindaje (SE) del recinto circundante. Esta guía explica las dos principales tecnologías de vidrio blindado, los criterios clave de selección y las consideraciones de instalación.
Por qué el vidrio estándar no puede utilizarse
El vidrio común es un aislante eléctrico — no conduce corriente y no puede bloquear la energía de radiofrecuencia. Instalar un panel de vidrio simple en una pared de jaula de Faraday crearía un agujero sin blindaje equivalente a no tener pared en esa zona. Incluso una pequeña abertura sin blindaje puede reducir la SE de la sala en decenas de decibelios, permitiendo que las interferencias externas alcancen el escáner MRI y degraden la calidad de imagen.
Las ventanas de observación MRI resuelven esto incorporando una capa conductora dentro o sobre el vidrio que mantiene la barrera electromagnética mientras permanece ópticamente transparente.
Tecnologías de vidrio blindado
Vidrio laminado con malla de cobre
La tecnología tradicional y más ampliamente utilizada. Una malla fina de alambre de cobre (típicamente de 40 a 80 alambres por pulgada) se lamina entre dos o más paneles de vidrio. La malla está eléctricamente unida al marco de la ventana, que a su vez se conecta a la jaula de Faraday. La malla bloquea la energía RF mientras que las pequeñas aberturas entre los alambres permanecen bien por debajo del tamaño de corte para las frecuencias de interés.
- Rendimiento SE: 80–100+ dB dependiendo de la densidad de la malla y el rango de frecuencias
- Claridad óptica: la malla es visible como un tenue patrón de cuadrícula, especialmente de cerca o bajo ciertos ángulos de iluminación. Esto no impide el monitoreo de pacientes pero es perceptible.
- Durabilidad: excelente — la malla está protegida dentro del laminado y no se degrada en condiciones normales
- Costo: moderado, cadena de suministro bien establecida
Vidrio con recubrimiento conductor
Una alternativa más reciente donde un recubrimiento conductor transparente delgado — típicamente óxido de indio y estaño (ITO) o una capa metálica pulverizada — se aplica a la superficie del vidrio. La superficie recubierta está eléctricamente conectada al marco de la ventana y a la jaula de Faraday. Como el recubrimiento es una película delgada continua en lugar de una cuadrícula de alambres, proporciona una vista más clara sin el patrón de malla visible.
- Rendimiento SE: 60–80 dB típico; alcanzar 100+ dB solo con recubrimientos es difícil
- Claridad óptica: superior — sin patrón visible, similar a un panel de vidrio estándar
- Durabilidad: buena, aunque los recubrimientos pueden rayarse si no están protegidos; la superficie recubierta generalmente se orienta hacia el interior del laminado
- Costo: más alto que la malla, especialmente para paneles grandes con altos requisitos SE
Híbrido (malla + recubrimiento)
Algunas instalaciones de alta gama utilizan una combinación: una malla más gruesa para la atenuación principal más un recubrimiento conductor para cubrir cualquier micro-espacio. Esto puede alcanzar los valores SE más altos (100+ dB) con una claridad óptica mejorada en comparación con una malla densa sola.
Cómo elegir la ventana adecuada
Seleccionar una ventana de observación MRI implica equilibrar cuatro factores:
1. Efectividad de blindaje requerida
La ventana debe cumplir la especificación SE establecida por el fabricante de MRI — típicamente igual a la especificación de las paredes o dentro de 5 dB. Para la mayoría de las instalaciones 1,5T y 3T que requieren 80–100 dB, el vidrio con malla de cobre es la opción estándar. Las instalaciones que priorizan la estética y pueden aceptar valores SE ligeramente inferiores pueden considerar el vidrio con recubrimiento conductor.
2. Tamaño de la ventana
Las ventanas más grandes proporcionan mejor visibilidad del paciente pero son más costosas y estructuralmente más exigentes. Las ventanas de observación MRI típicas varían de 800 × 500 mm a 1500 × 900 mm. El marco de la ventana debe estar estructuralmente integrado en la pared de la jaula de Faraday con unión conductora continua — las ventanas más grandes requieren marcos más pesados y un montaje más robusto.
3. Compromiso claridad óptica vs. SE
Una malla de cobre más densa proporciona mayor SE pero reduce la transmisión de luz y hace la cuadrícula más visible. Una malla más gruesa o los recubrimientos conductores mejoran la claridad pero pueden sacrificar SE. Discuta las prioridades con el contratista de blindaje para encontrar el equilibrio adecuado para el flujo de trabajo clínico de su instalación.
4. Blindaje de plomo (si es necesario)
En instalaciones donde la sala MRI también puede utilizarse para procedimientos con radiación ionizante (por ej., intervenciones guiadas por MRI), la ventana de observación puede necesitar incorporar vidrio plomado para protección contra rayos X además del blindaje RF. Las ventanas RF de vidrio plomado están disponibles pero son significativamente más pesadas y costosas.
Instalación y unión RF
Incluso el vidrio blindado de la más alta calidad fallará si la ventana no está correctamente unida a la jaula de Faraday. Los requisitos clave de instalación incluyen:
- Contacto continuo del marco: el marco de la ventana debe establecer contacto eléctrico ininterrumpido con los paneles de la jaula en los cuatro lados. Esto se logra típicamente con juntas conductoras comprimidas entre el marco y la capa de blindaje de la pared.
- Unión malla-marco: la malla de cobre (o el borde del recubrimiento conductor) debe conectarse al marco con una junta de baja resistencia — generalmente soldada o fijada con cinta conductora bajo presión.
- Sin espacios de sellante: la silicona no conductora o el calafateo utilizado para impermeabilización no debe interrumpir el camino conductor. El sellante se aplica fuera de la zona de contacto RF.
- Herrajes de montaje: todas las fijaciones deben ser no ferromagnéticas (acero inoxidable o latón), y los patrones de pernos deben mantener la compresión del sello uniformemente alrededor del perímetro.
Después de la instalación, la zona de la ventana se prueba como parte de la certificación SE general de la sala. Cualquier espacio o mala unión en el marco aparecerá como una caída de SE localizada durante las pruebas.
Consejos de mantenimiento
Las ventanas de observación requieren menos mantenimiento que las puertas RF porque no tienen piezas móviles, pero no deben descuidarse:
- Limpie el vidrio regularmente con un limpiador de vidrios no abrasivo. Evite raspar o rayar la superficie interior, especialmente en ventanas con recubrimiento conductor.
- Inspeccione las juntas del marco anualmente para detectar pérdida de compresión, corrosión o espacios visibles. Reapriete los pernos del marco si la junta se ha asentado.
- Verifique la condensación entre los paneles laminados — la humedad atrapada dentro del laminado puede indicar una falla del sello y eventualmente puede corroer la malla de cobre.
- Incluya la ventana en las verificaciones SE puntuales anuales para comprobar que el rendimiento no se ha degradado.
Preguntas frecuentes
¿De qué está hecha una ventana de observación MRI?
Una ventana de observación MRI consiste en dos o más paneles de vidrio con una capa de blindaje RF entre ellos — ya sea una malla fina de alambre de cobre o un recubrimiento conductor transparente (como óxido de indio y estaño). La capa de blindaje está eléctricamente unida al marco de la ventana y a la jaula de Faraday circundante para mantener la continuidad electromagnética.
¿Se puede ver claramente a través de una ventana MRI blindada?
Sí. Las ventanas con malla de cobre tienen un tenue patrón de cuadrícula visible de cerca pero que no impide el monitoreo de pacientes a distancias de visualización normales. El vidrio con recubrimiento conductor ofrece una visibilidad aún más clara, comparable al vidrio estándar. Ambos tipos permiten una transmisión de luz adecuada para las operaciones de la sala de control.
¿Qué tan grande puede ser una ventana de observación MRI?
Los tamaños típicos varían de 800 × 500 mm a 1500 × 900 mm. Tamaños personalizados más grandes son posibles pero requieren marcos más pesados, un montaje más robusto en la pared de la jaula de Faraday y pueden ser más costosos. El tamaño máximo práctico depende de la estructura de la pared, los requisitos SE y las capacidades del contratista.
¿La ventana de observación afecta la efectividad de blindaje de la sala?
Una ventana blindada correctamente instalada iguala o se acerca a la SE de las paredes circundantes — típicamente 80–100 dB. Sin embargo, un marco mal unido o una malla dañada puede crear un punto débil localizado. La zona de la ventana siempre se incluye en la prueba de certificación SE para verificar el rendimiento.
